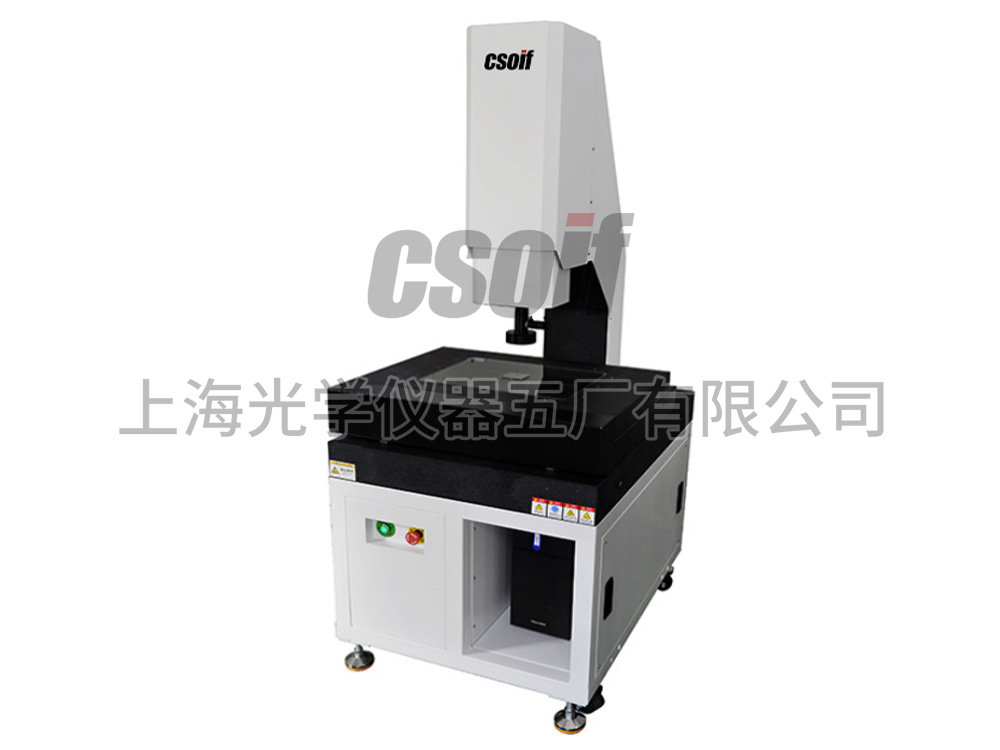

CV-5040H高精度自动测量仪是应全球工业进入快速化，自动化，针对大尺寸测量而推出的一款自动测量仪。集先进的光学影像，精密结构及快速数据处理技术于一体，其先进的光学系统和计算机图像与专业自动测量软件处理系统，除可实现对测量产品的点，线，圆，直径，半径，直角等精密测量外，还可实现批量自动检测，以迅速高质的完成整个全检测量。机器操作界面易学易懂，测量高效便捷，具有SPC自动生成测量报表，拍照分析等一系列处理功能，适用于以测量为目的的一切应用领域。
二、基本参数
序号 | 名称 | 分类项目 | CV-5040H |
1 |
主机 | 仪器材质 | 00级天然大理石底座、立柱、工作台面 |
2 | 外观尺寸约 | 1200*840*1765mm | |
3 | 玻璃台面尺寸 | 550*450mm | |
4 | 测量行程 有效量程 | X轴500 | |
Y轴400 | |||
Z轴200 | |||
5 | 主机体自重量约 | 1000KG | |
6 | 线性精度误差 | X、Y轴直线性精度（2+L/200）um | |
Z轴直线精度（5+L/150）um | |||
7 | 光学与影像系统 | 表面照明 | 3环8区多角度程控灯源 |
8 | 轮廓照明 | 可程LED超亮圆形冷光源 | |
9 | 导轨 | 上银直线导轨 | |
10 | 丝杆 | 上银滚珠丝杆 | |
11 | 电机控制系统 | 专用UWC伺服马达 | |
12 | 光栅尺分辨率 | 贴片光栅0.0002mm | |
13 | 相机 | 高清数字相机500万 | |
14 | 目 镜 | 1X | |
15 | 物 镜 | 0．7X～4.5X进口POMEAS特定高分辨光学连续变倍精密工业镜头 | |
16 | 光学放大倍率 | 30X～200X | |
17 | 物方视场 | 7-1.1mm | |
18 | 电源供应器 | 电压AC 220V 50/60Hz | |
19 | 其他 | 温湿度 | 温度25±5℃ 湿度45%-75% |
20 | 电脑 | 专用电脑 | |
21 | 电脑桌 | 专用电脑桌 |
三、配置清单
附 件 配 置 清 单 | |||
序号 | 名称 | 单位 | 数量 |
1 | 3D仪器主体（机身） | PCS | 1 |
2 | 光学工作台玻璃 | PCS | 1 |
3 | 大理石工作台面 | PCS | 1 |
4 | 3D测量软件 | PCS | 1 |
5 | 专用控制器3500 | PCS | 1 |
6 | 专用电源供应器 | PCS | 1 |
7 | 3D软件加密锁 | PCS | 1 |
8 | 影像仪专用计算机主机 | PCS | 1 |
9 | 摇杆控制器 | PCS | 1 |
10 | 液晶显示器 | PCS | 1 |
11 | 3D光学校正片 | PCS | 1 |
12 | 仪器放置桌 | PCS | 1 |
13 | 说明书 保修卡 | PCS | 1 |
14 | 搬运螺杆 | PCS | 4 |
四、核心部件：
1、3500集成高速控制器
·运动控制快、准、稳、简洁而不简单，自动诊断并自动修复程序。
·控制器级全闭环控制功能，采用改进PID控制算法，依据光学尺位置进行定位控制，比开环、半闭环控制定位精度更高、更快。
·对无牙螺杆、钢带等摩擦传动误差不敏感，可达到滚珠丝杆同轴相连控制精度。
·XYZ轴运动控制采用＂方向＋脉冲＂调制方式，消除了模拟电压控制的零漂现象，软件获取影像时机器处于完全的静止状态，减小传动机构单边驱动引起的＂阿贝误差＂，确保测量精度。
·兼容性好，支持步进、以编码器为反馈的直流伺服、交流伺服、直线电机、直驱电机。
·集成光源控制：内置10路分3200级可调的恒流驱动LED光源控制卡
2、摇杆
·Joystick接口用于连接摇杆，也称为手动控制单元。
·UWC4000i支持HC1、HC2、HC3，推荐使用HC2操纵杆。
·摇杆偏移量（与扳动角度线性对应）、键盘状态和LED状态均可API获取。
五、软件功能介绍
1.几何测量功能
2D元素：点、线、圆、圆弧、椭圆、矩形、键槽、圆环、曲线
3D元素：平面、圆柱、圆锥、球、曲面
2.强大的构造功能
构造：点、线、圆、圆弧、椭圆、矩形、键槽、圆环、曲线、平面、圆柱、圆锥、距离、角度
3.强大的毛边、弱边抓取功能
4.完整的公差评价体系
5.尺寸标注、产品图片全景标注
6.简单实用的报表功能
7.可输出WORD、EXCEL、TXT、DXF等多种多样的报告
