上光经典仪器报修一、产品概述

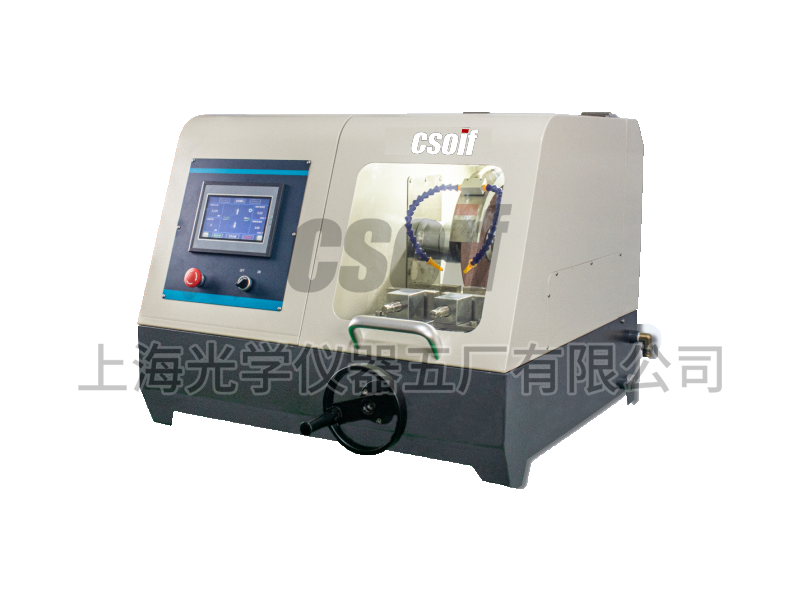

HQGZ-300SY型自动切割机采用PLC及触摸屏进行控制，具有可靠性及控制能力。本切割机不但可以切割直径为80mm以内的圆形工件，还可以切割高80mm、宽300mm以内的长方形试样整机采用全封闭式结构，切割室安全防护罩上配有大的观察视窗，便于用户观察样品的切割全过程；配备LED照明系统，实现对整个切割室的有效照明;配备循环冷却系统，可保证切割后的试样表面光亮、平整，无烧伤；适用于切割各种金属，非金属材料的试样，以便观察材料金相，岩相组织。具有切割过程自动化，噪音低，操作简便，安全可靠等特点，是大专院校、工厂企业金相试验设备的理想之选。
二、主要技术参数
名称 | 规格 |
切割方式 | 自动切割，手动切割、连续切割、脉冲切割 |
屏幕 | 7寸触摸屏 |
Y轴行程 | 275mm |
Y轴切割行程 | 可设定 |
Y轴进刀速度 | 0.01-3mm/s 可任意设置 |
进刀位置 | 实时显示跟踪 |
复位方式 | 自动复位 |
切割片尺寸 | 300*2*32mm |
主轴转速 | 2800rpm |
切割台尺寸 | 350X305mm |
切割平台材质 | 工件接触面不锈钢 |
最大切割直径 | φ80mm |
照明 | 防水LED照明 |
冷却系统 | 自动2路水冷 |
侧面可拆卸挡板 | 有 |
夹具 | 螺纹夹具 |
电机功率 | 3KW |
电源 | 三相四线380V 50HZ |
切割工艺储存 | 100组 |
自动循环水箱 | 50L |
尺寸（WXDXH) | 900x920x670mm |
木箱尺寸 | 990X1040X810 |
水箱尺寸 | 685X530X640 |
净重 | 290KG |
三、配置清单
产品附件 | 单位 | 数量 | 备注 |
水箱 | 个 | 1 | |
水泵 | 台 | 1 | |
防锈润滑液 | 桶 | 2 | 1L |
砂 轮 片 | 片 | 2 | 300*2*32mm |
管夹 | 个 | 2 | |
扳手 | 把 | 3 | |
进水管 | 根 | 1 | |
排水管 | 根 | 1 | |
技术文件 | 产品说明书1份 产品合格证1份 | ||
